Il riempimento solido, è simile al riempimento normale, ma va a gestire tutte quelle parti del nostro modello che sono piene al cento per cento, come gli stari inferiori e superiori del modello (Top-Bottom Layer).

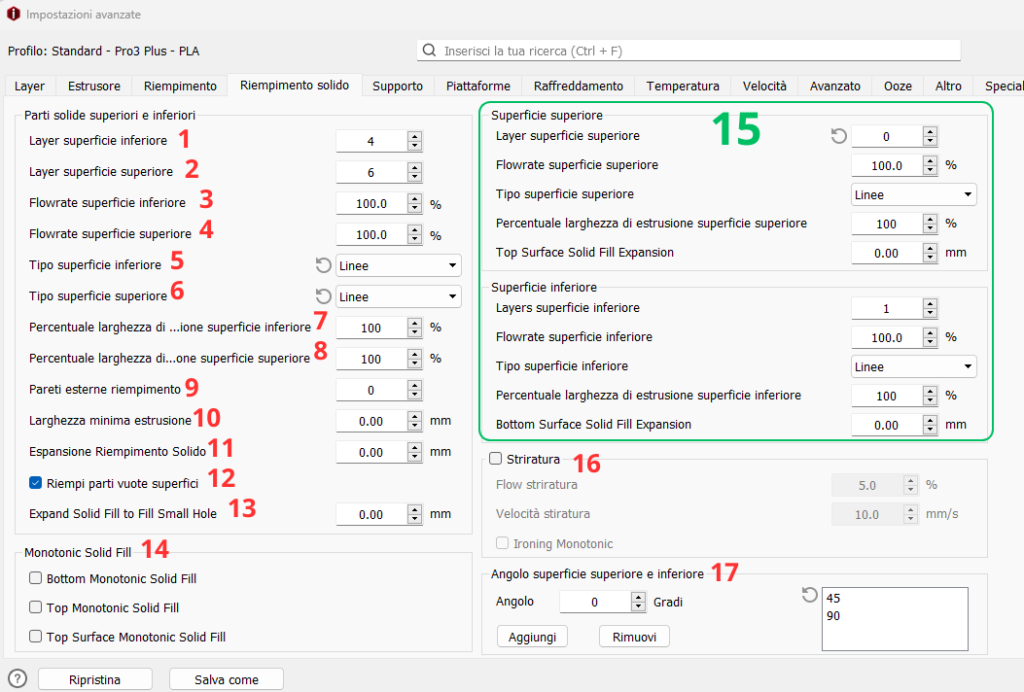

Su IdeaMaker esiste una Tab dedicata, per gestire questi parametri, in questo articolo vorrei mostrarti a cosa servono e in che zona del modello vanno a incidere ognuno di questi, così da darti gli strumenti necessari per aiutarti a configurarli al meglio per le tue stampe 3D.

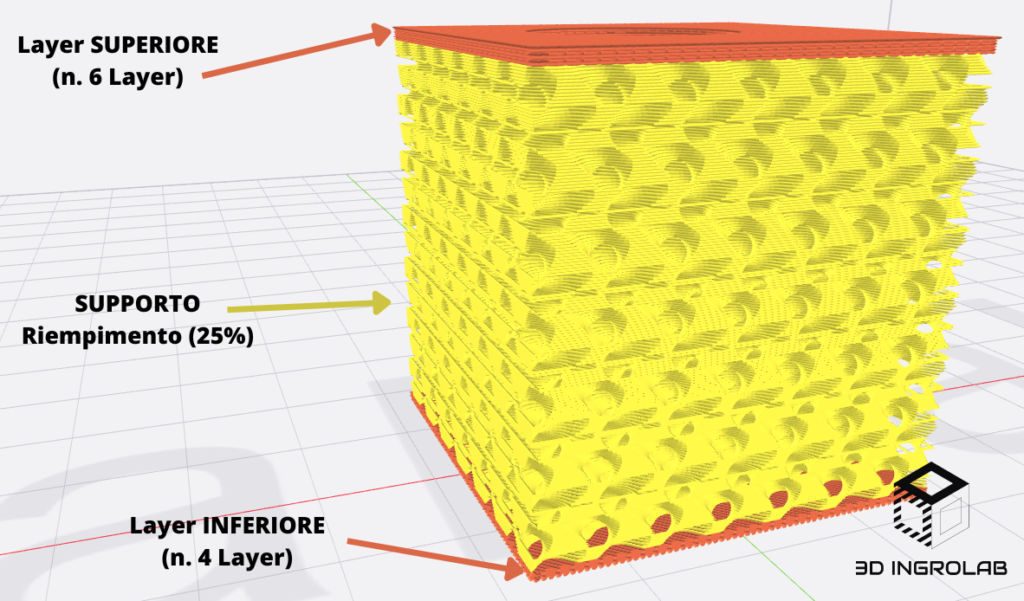

Parti solide superiori e Inferiori:
1 Layer superficie INFERIORE:
Questo parametro definisce quanti Layer inferiori vogliamo al disotto dell’oggetto da stampare, è consigliabile impostare un valore maggiore o uguale a tre, se si vuole aumentare maggiormente la resistenza alla base dell’oggetto conviene aumentare di molto questo valore. Un numero maggiore di Layer inferiori comporta però un aumento del tempo di stampa.
2 Layer superficie SUPERIORE:
Questo parametro definisce quanti Layer superiori vogliamo al disopra dell’oggetto da stampare, è consigliabile impostare un valore maggiore o uguale a 5, se si vuole aumentare maggiormente la resistenza nella parte alta dell’oggetto conviene aumentare di maggiormente questo valore. Un numero maggiore di Layer superiori come gia detto precedentemente, comporta un aumento del tempo di stampa.

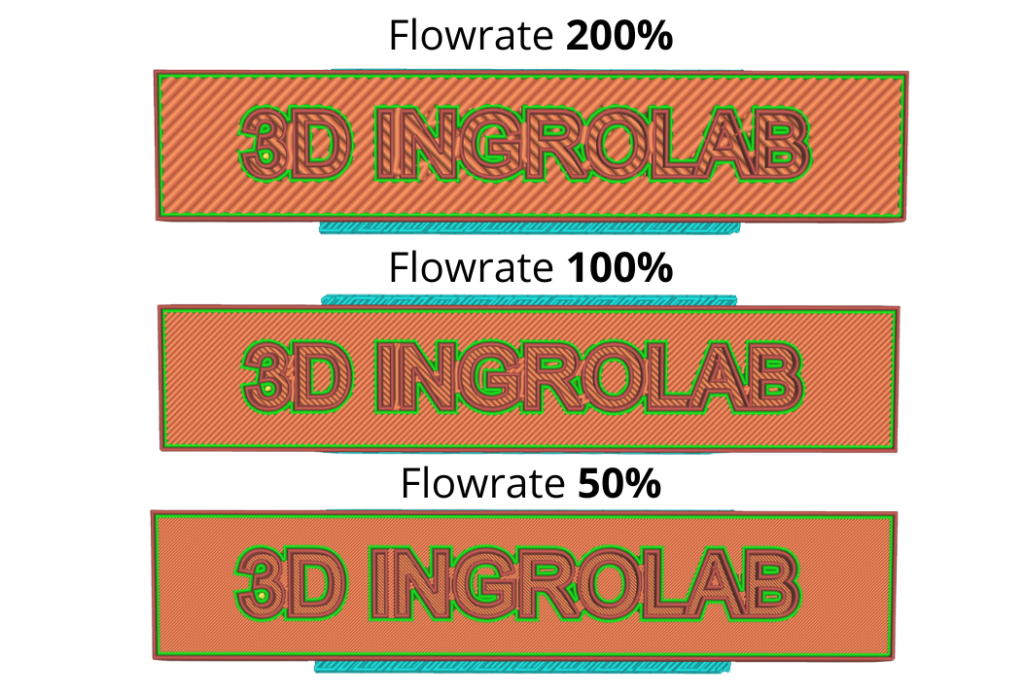

3-4; 7-8 Flowrate superficie INFERIORE / SUPERIORE:
Questi due parametri, che ho raggruppato io per semplicità, ma che nello Slicer, sono ben distinti, si occupano di aumentare o diminuire la larghezza delle linee (Larghezza di estrusione), che formano il riempimento negli strati superiori e inferiori. Per esempio, se hai dei dettagli molto piccoli, e vuoi aumentarne la definizione superficiale, ti suggerisco di impostare un flusso inferiore al 100%. Se invece vuoi per esempio una buona resistenza e robustezza degli strati inferiori o superiori aumenta questo valore fino ad un massimo di 200%, se la tua stampante gestisce i flussi in maniera precisa.
5-6 Tipo superficie INFERIORE / SUPERIORE:
Tipo superficie INFERIORE / SUPERIORE: Questi due parametri che anche questa volta ho raggruppato per semplicità, si occupano di definire il tipo / Trama di riempimento che vogliamo dare alle rispettive parti Superiori e inferiori del modello 3D da stampare. Il riempimento a linee, è quello che ha una resa estetica maggiore, mentre il rettangolare e concentrico sono più robusti.

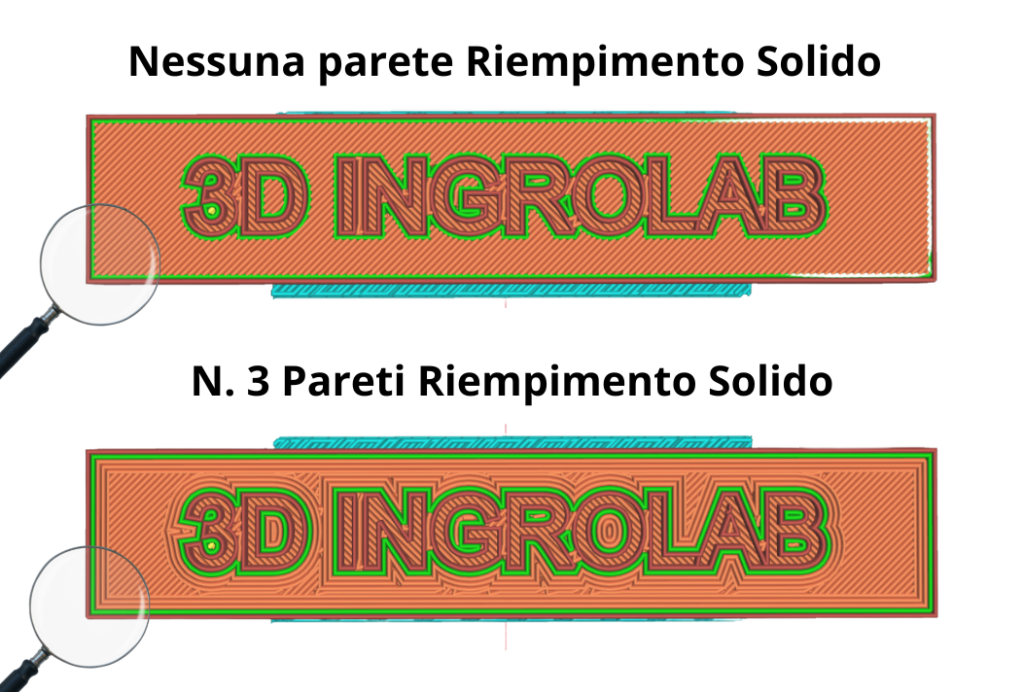

9 Pareti esterne riempimento:
Questo parametro permette di aggiungere delle pareti extra al riempimento, potrebbe essere utile utilizzarlo là dove si sta stampando un oggetto con un numero “X” di pareti, per rendere la stampa più robusta, è possibile aumentare questo valore per uniformare il numero di Loop/Pareti.

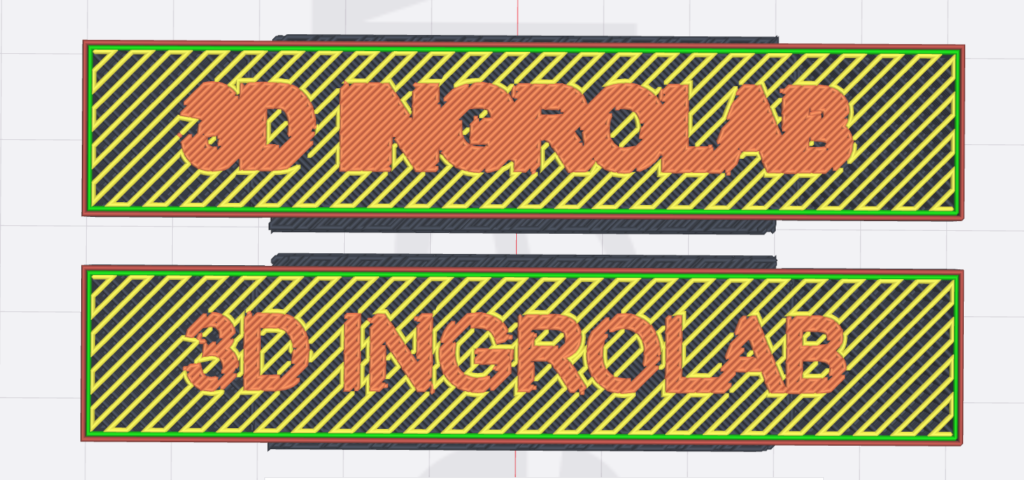

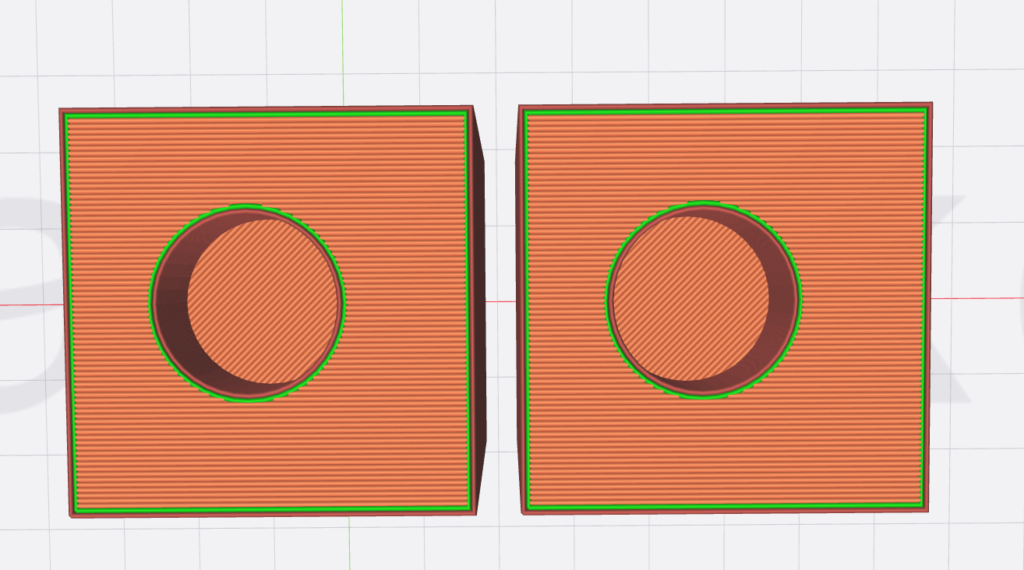

10 Larghezza minima estrusione:
Aumentando questo valore in millimetri, IdeaMaker farà in modo di stampare in maniera più ampia dei dettagli che sono più piccoli del valore impostato, così potremmo evitare dei riempimenti irregolari sulla superfice del modello. Vedi immagine in alto per capire meglio.

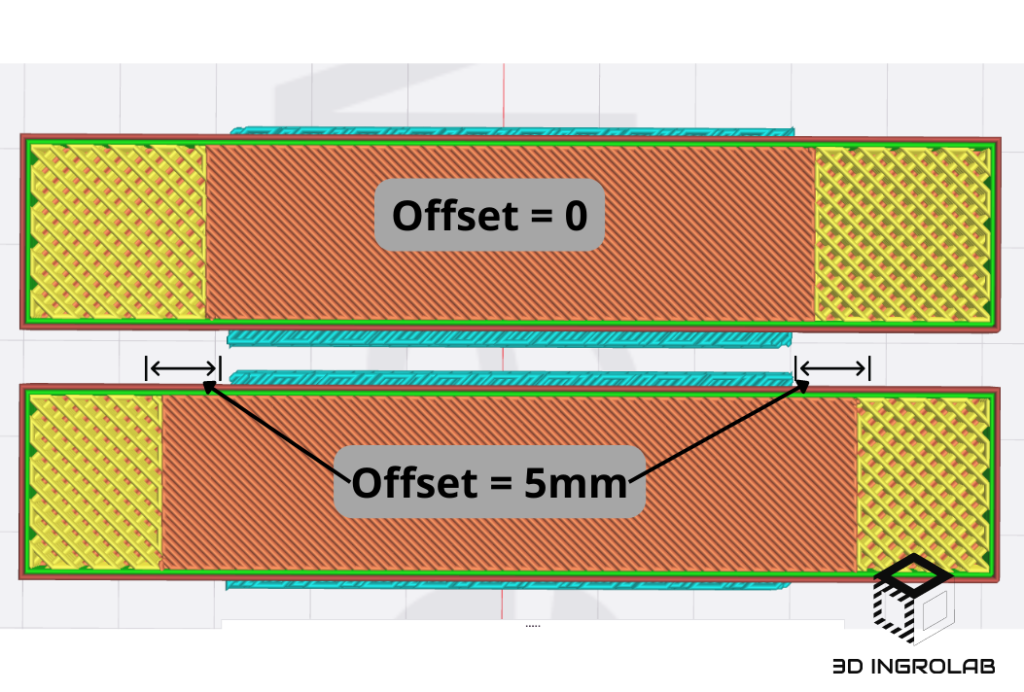

11 Espansione Riempimento solido.
Con questo parametro possiamo inserire un valore di offset, che permette l’laddove possibile stampare i layer superiori e inferiori piu larghi del normale. Questo parametro può aiutare gli oggetti a essere piu resistenti rispetto a forze esercitate lungo l’asse Z, in quanto si aumenta la superficie piena di contatto.
12 Riempi parti vuote del modello:
Può capitare che quando si usano trame di riempimento concentriche, in alcune zone non si riescano a riempire completamente tutte le superfici e gli angoli dell’oggetto in stampa. Attivando questa casella lo Slicer realizzerà delle estrusioni singole che andranno a riempire completamente gli spazi lasciati da questo tipo di riempimento, di tutte le superfici superiori e inferiori.

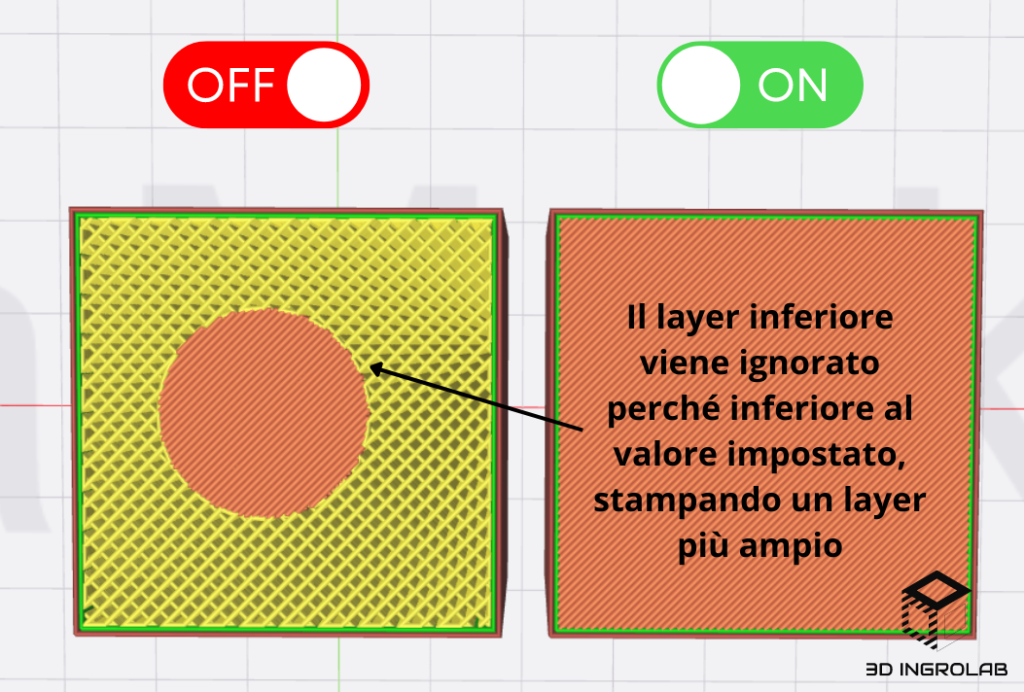

Expand solid fill to fill small hole:
Questo parametro che apparentemente sembra complesso, in realtà è molto semplice. Ci permette di impostare un valore minimo in millimetri, a questo punto lo Slicer andrà a ricercare tutte i fori del nostro oggetto e se il diametro e inferiore al valore impostato, stamperà una superficie più ampia rispetto a stampare il layer superficiale contenuto all’interno del foro. Viene utilizzata per evitare di stampare singoli top layer ravvicinati per superfici piccole, cosi da creare delle aree più ampie e regolari.

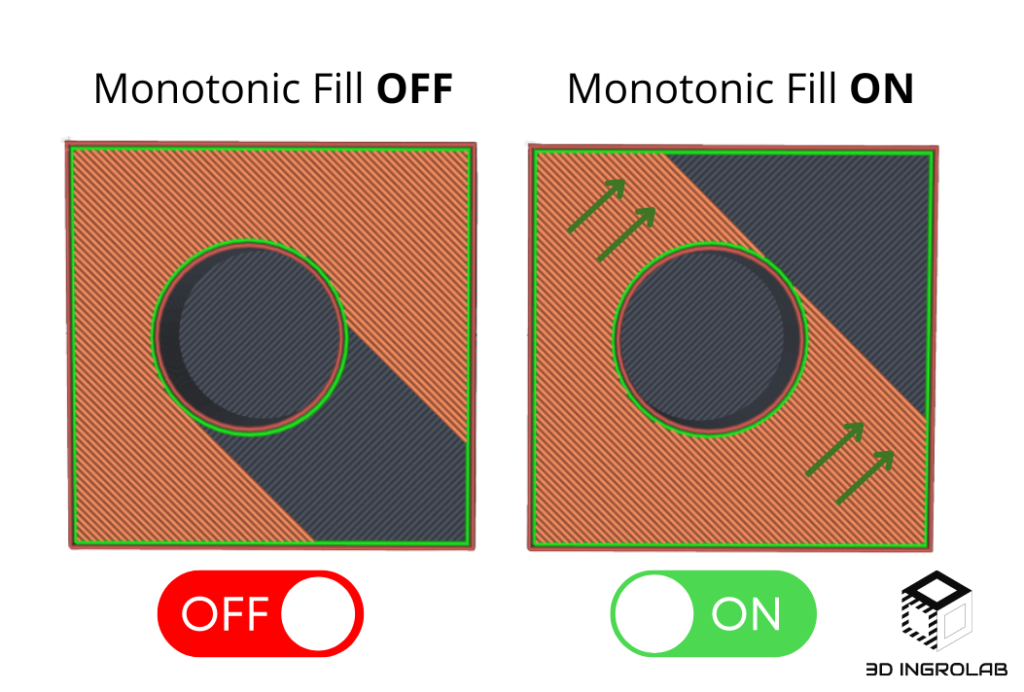

11 Monotonic Solid Fill:
Questi parametri vanno a specificare l’ordine in cui gli strati di riempimento solido dovranno essere stampati. Attivando queste caselle lo Slicer farà stampare tutte le linee di riempimento in modo continuo e uniforme staccando il meno possibile l’ugello da una parte all’altra. Vedi l’immagine per capire meglio.

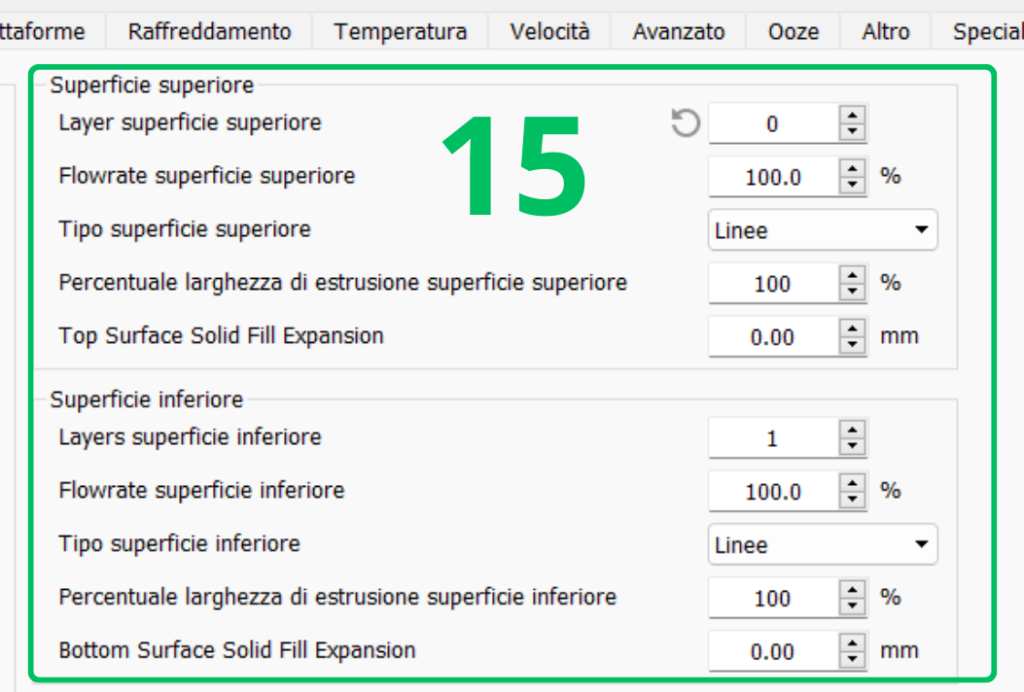

15 Gruppo Superficie SUPERIORE / INFERIORE
Superficie Superiore / Superficie Inferiore:
Questa sezione di IdeaMaker, ci permette di aggiungere un certo numero di Layer superficiali/inferiori al nostro modello, impostando dei valori come tipo di riempimento, flow ecc.… completamente diversi per i layer superficiali Normarli. Il significato di tutti i parametri, è lo stesso che ti ho già spiegato precedentemente, non cambia nulla.

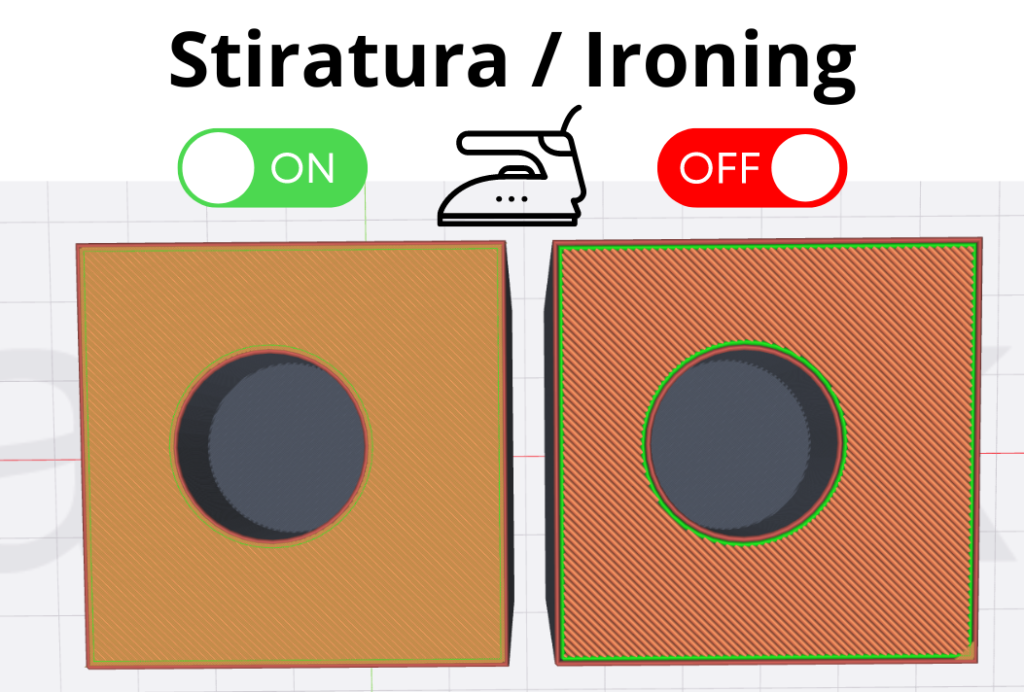

16 Stiratura:
Abilitando questa funzione, la stampante effettuerà una stiratura sugli ultimi layer superficiali del modello, ovvero rieseguirà tutti i percorsi delle linee che ha stampato estrudendo pochissimo materiale, così facendo si va ad ottenere una superficie più omogenea ed esteticamente migliore.
Angolo Superficie superiore e inferiore:
Questa impostazione, permette di impostare degli angoli diversi per il tipo di riempimento superficiale. Normalmente si lasciano quelli di default.
